2024 T3 Alüminyum Yuvarlak Tüp

2024 Ekstrüde Alüminyum Yuvarlak Tüp, Al-Cu-Mg serisine ait yüksek mukavemetli, sert alüminyum alaşım ürünü .

1. Malzeme Kompozisyonu ve Standartları



ASTM B221, AMS 4171 ve EN 755-2 Uluslararası Standartlarına uyan 2024- T3 alüminyum yuvarlak tüpler, havacılık uygulamaları için optimize edilmiş hassas mühendislik bir bileşime sahiptir:

Birincil unsurlar:

Bakır (Cu): 3.8-4.9% (Formları Güçlendiren Formlar Al₂cu çökeltiler)

Magnezyum (mg): 1.2-1.8% (korozyon direncini arttırır)

Manganez (MN): 0.3-0.9% (İş sertleştirmeyi geliştirir)

Temel malzeme:

Alüminyum (AL):% 93.5'e eşit veya eşit (denge)

Safsızlık sınırları:

Demir (Fe):% 0,50'den az veya eşit

Silikon (SI):% 0.50'den az veya eşit

Çinko (Zn):% 0.25'e eşit veya eşit

Titanyum (TI):% 0,15'e eşit veya eşit

Norsok M650 kimyasal doğrulaması yoluyla üçüncü taraf doğrulama Toplu-parti tutarlılığını sağlar . Kesin Cu/mg oranı (2 . 5: 1 optimal) doğal yaşlanma döngüleri sırasında etkili yağış sertleşmesini sağlar . Bu alaşım olarak, bu alaşım olarak belirlenir. BMS 7-260 ve Airbus 05-01-005 havacılık özelliklerini hedefler.



2. Güç performansı



2024- T3, yüksek stresli uygulamalar için kritik olan olağanüstü güç / ağırlık oranları gösterir:

Mülk

Değer

Test standardı

Gerilme mukavemeti (RM)

440-485 mpa

ASTM E8

Verim gücü (RP0.2)

290-345 mpa

ASTM E8

Kesme gücü

283 MPa

ASTM B769

Sıkıştırıcı verim

275 MPa

ASTM E9

Rulman gücü

580 MPa (E/D =1.5)

ASTM E238

Yorgunluk dayanıklılığı (5 × 10⁸ döngüler)

138 MPa

R . R . Moore Testi

Kırılma Tokluğu (KIC)

28 MPA√m

ASTM E399



Alaşım:

120 derece oda sıcaklığı gücünün% 85'i

1.25 çentik duyarlılık oranı (kt =3)

6061- t6'dan% 27 daha yüksek döngüsel stres kapasitesi

Tamamen Tersinir Stres Sınırı: 125 MPa (R =-1)



3. ısı işlem durumu



T3 temper sekansı, kesin kontrollü işleme aşamalarını içerir:

Çözüm tedavisi:

20-30 dakika için 495 derece ± 5 derece (-faz çözünmesi)

± 3 derecelik homojenliğe sahip atmosfer kontrollü fırınlar

Söndürme:

Rapid water quenching (>200 derece /sn soğutma oranı)

Fırın ve söndürme tankı arasındaki zaman:<15 seconds

Soğuk çalışma:

3-5% Pilgering veya Streç düzleştirme yoluyla azaltma

Dakikada 0.5-2 'da kontrol edilen gerinim oranı

Doğal yaşlanma:

25 derece minimum 96-120 saat

Göreceli nem<65%

Ortaya çıkan mikroyapı:

Tahıl Boyutu: ASTM 6-7 (15-30 μm)

S '(al₂cumg) çökeltme dağılımı

Çıkık yoğunluğu: 10⁰/cm²

Yeniden Kritalleşme Eşiği: 260 derece

Söndürme hassasiyeti ve tahıl sınırlarında tercihli yağış riski nedeniyle 100 derecenin üzerindeki ısı işlemi yasaktır .



4. Boyutlar ve Özelleştirme



Havacılık ve Uzay Boyutsal Toleransları karşılamak için üretilmiştir:

Parametre

Standart aralık

Hassas tolerans

Özel Seçenekler

Dış çap

10-200 mm

±0.05mm (>50mm OD)

Raund olmayan profiller

Duvar kalınlığı

1.0-15 mm

WT ±% 5

Konik duvarlar

Uzunluk

1-6 m

+0/-0.5 mm

12 m'ye kadar

Düzlük

-

0 . 3mm/m maks.

± 0.1mm/m

Ovalite

-

% 0,5 TIR'den az veya eşit

% 0.2 TIR

Dikeylik

-

0,5 dereceden daha az veya eşit

0.1 dereceden daha az veya eşit



İşleme Seçenekleri:

Kesme: CNC aşındırıcı testere (± 0.1mm) veya EDM

Rulman uyumları için yüzey taşlama (RA<0.4μm)

Karmaşık eklem geometrileri için CNC uç oluşturma

Mil-std başına pasivasyon -753 c



5. korozyon direnç özellikleri



Çevresel Performans Derecelendirmeleri

Çevre

Pozlama derecesi

Hizmet Yaşamı*

Koruma Önerisi

Deniz sıçraması

Zavallı (250 saat SST)

2-3 yıl

MIL-A -8625 Tip I anodize

Endüstriyel Atmos .

Orta (500 saat)

5-8 yıl

Peo kaplama

Kırsal atmosfer

İyi (1000 saat)

10+ yıl

PVDF kaplama

Alclad versiyonu

Harika

20+ yıl

% 5 kaplı katman



*Uygun yüzey koruması ile

Koruma sistemleri:

Eloksal:

Kromik Asit (Tip I): 8-12 μm kalınlık

Sülfürik Asit (Tip II): 15-25 μm kalınlık

Kaplamalar:

Plazma elektrolitik oksidasyon: 50-70 μm seramik tabaka (400-600 hv)

Epoxy-Polyurethane: 120μm DFT (>2000 saat tuz spreyi)

Katodik koruma: Çinko açısından zengin primerler (% 85 Zn içeriği)



6. işlenebilirlik özellikleri



Optimizasyon parametreleri

Ameliyat

Alet malzemesi

Hız (m/dk)

Yem (mm/rev)

Notalar

Dönme

Karbür K20

150-250

0.12-0.20

7 Derece Pozitif Tırmık

Frezeleme

Karbür K10

200-400

0.05-0.15

Tırmanma Frezeleme Gerekli

Sondaj

Tialn kaplı

30-40

0.03-0.08

135 derece nokta açısı

Dokunma

HSS-Co5

8-12

Pitch Eşleştirilmiş

Unj iş parçacığı formunu kullanın



Performans metrikleri:

İşlenebilirlik dizin:% 70 (taban çizgisi: 2011- t 3=100%)

Yüzey Pürüzlülüğü: RA 0.8μm Ulaşılabilir

Chip control: Requires HP coolant >70 bar

Takım Yaşam Beklentisi: 30 Dakika Sürekli Kesim

Termal deformasyon:<0.05mm at 80°C



7. Kaynaklanabilirlik ve Birleştirme Yöntemleri



Füzyon kaynağı önerilmez
Hazırlama duyarlılığı% 80'i aşar (AWS D1 . 2). Onaylı Alternatifler:

Sürtünme Karıştırma Kaynağı (FSW)

Araç dönüşü: 800-1, 200 rpm

Travers Hız: 60-150 mm/dk

Omuz çapı: 1.2 × duvar kalınlığı

Z-Force Kontrolü: 8-15 KN

Yapışkan bağ

Yapısal epoksiler: FM73 veya EA9394 (20MPa makastan büyük veya eşit)

Yüzey Hazırlığı: Kromat Dönüşüm Kaplama (MIL-C -5541)

Kürleme döngüsü: 50kPa basınç altında 120 derece /2 saat

Mekanik sabitleme

Hi-Lok pimleri: Kesme mukavemeti 65kn (6mm Ø)

Perçin Aralığı: 4 × Çap Kenar mesafesinden daha büyük veya eşit

Teminat Hasar Dışlama Bölgesi: 1,5 × bağlantı noktası çapı



8. Fiziksel Özellikler



Mülk

Değer

Test standardı

Yoğunluk

2.78 g/cm³

ASTM B311

Termal iletkenlik (100 derece)

121 W/m·K

ASTM E1461

CTE (20-100 derece)

23.2 μm/m · derece

ASTM E228

Elektrik direnci

50 nΩ·m

ASTM B193

Esneklik modülü

73.1 GPA

ASTM E111

Özel ısı (25 derece)

875 J/kg · K

ASTM E1269

Gizli füzyon ısısı

390 kJ/kg

-

Yeniden kristalleşme sıcaklığı

260 derece

-



9. Yüzey Kalitesi Standartları



Kesintisiz yapı: uzunlamasına kaynak çizgileri yok

Yüzey kaplaması: RA 0.8μm'den (değirmen kaplaması) daha az veya RA, RA 0.1μm'ye cilalanabilir

Görsel inceleme: AMS 2771 Sınıf A'ya göre

Kusur Sınırları:

No inclusions >0.3mm (ASTM B557)

Çizikler<0.05mm depth

0.1μm RA'yı aşmayan kalıp çizgileri

Temizlik Protokolleri:

Ultrasonik bozulma (AMS 2646)

Yapışkan bağlar için asit dağlama



10. Sertifikalar ve Testler



Tahribatsız test

Ultrasonic: Level B (EN 1714) detecting flaws >0,8 mm

Eddy Akımı: ASTM E309 (0.5mm hassasiyet)

Boya Penetran: ASME Bölüm V Madde 6

Hidrostatik: 30 saniye boyunca 50MPA test basıncı

Mekanik test

Çekme: Birden fazla sıcaklıkta ASTM E8

Sertlik: Rockwell B Ölçeği (ASTM E18)

Etki: -65 derecesinde Charpy V-Notch (Min . 4 J)

Sertifikalar

NADCAP AC7117 (Malzeme Testi)

AS9100 Havacılık Kalitesi

PED 2014/68/AB kategorisi IV

ISO 9001: 2015 Kalite Yönetimi

Havacılık uygulamaları: İniş dişlisi bileşenleri, füze rehberlik sistemleri, aktüatör muhafazaları, hidrolik çizgiler ve kuvvet / ağırlık oranının kritik olduğu kanat spar takviyeleri .

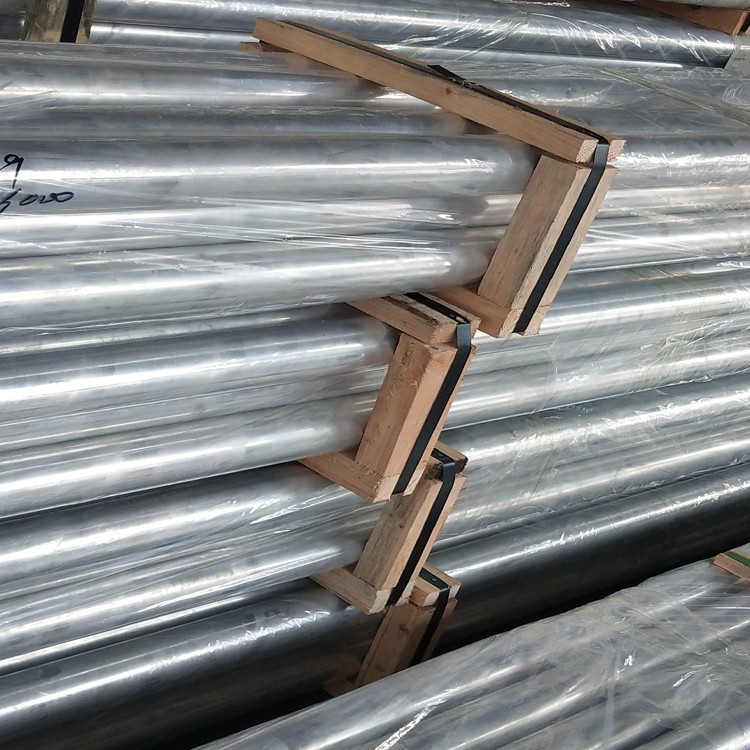

Ambalajlama: VCI kağıdı + DesiBant, ISPM 15 Uyumlu Ahşap Kasalar ile Çift Katmanlı PE Film . Standart teslim süresi: 8 hafta .
